长沙剪力墙碳纤维加固施工方案
分享到:
长沙剪力墙碳纤维加固施工方案
关键词: 长沙碳纤维加固
市场价: 0.0
产品详情

剪力墙碳纤维加固施工方案

编制依据

GB50367-2010《混凝土结构加固设计规范》

二、工程概况

1.工程名称: 新星小区        剪力墙碳纤维加固工程

2.建设单位: 重庆建筑一公司

3.施工单位: 重庆毅实建筑加固工程有限公司

4.工程加固说明:

             本工程采用规格300/m2碳纤维布,将抗拉强度极高的碳纤维布用环氧树脂粘接剂粘贴在剪力墙上,形成一个新的复合体,增强贴片与原有钢筋混凝土共同受力,增大剪力墙结构的抗拉、抗剪能力,提高强度、刚度、抗裂性和结构的延性。

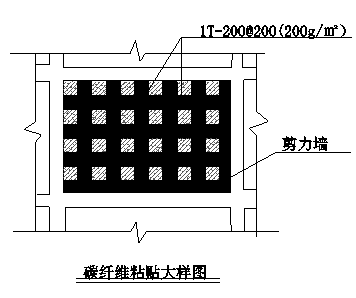

碳纤维加固样图


四、施工方案

1、碳纤维加固施工工艺

施工准备→表面处理→涂底胶→找平处理→粘贴碳纤维布→保护→验收。

2、碳纤维加固施工要点

2.1施工准备

应认真阅读设计施工图(加固方案)。

应根据施工现场和被加固构件混凝土的实际状况,拟订施工计划。

应对所使用的碳纤维布、碳纤维胶、机具等做好施工前的准备工作。

2.2表面处理

1.应清除被加固构件表面的剥落、疏松、蜂窝、腐蚀等劣化混凝土,露出混凝土结构层,并用修复材料将表面修复平整。

2.被粘贴的混凝土表面应打磨平整,除去表面浮浆、油垢等杂质,直至完全露出混凝土结构新面。转角粘贴处应进行导角处理并打磨成圆弧状,圆弧半径不应小于20mm。

2.3涂刷底胶

应采用滚筒将碳纤维胶均匀涂抹于混凝土表面,宜在胶水表面指触干燥后,进行下一工序的施工。

2.4找平处理

对混凝土表面凹陷部分用修补胶填补平整,不应有棱角。

转角处采用修补胶修理成光滑的圆弧,半径不应小于20mm。

宜在修补胶表面指触干燥后,进行下一工序的施工。

2.5粘贴碳纤维布应按下列步骤和要求粘贴碳纤维布

按设计要求的尺寸裁剪碳纤维布。

调配碳纤维胶,并均匀涂抹于粘贴部位。

将碳纤维布用手轻压贴于需粘贴的位置,采用滚筒顺纤维方向多次滚压,塑料刮板挤除气泡,使碳纤维胶充分浸透碳纤维布,滚压时不得损伤碳纤维布。

4)多层粘贴时重复上述步骤,宜在纤维表面的碳纤维胶指触干燥后进行下一步粘贴。

5)应在最后一层碳纤维布的表面均匀涂抹碳纤维胶,撒上干燥的细沙。

6、保护

 夏季24小时内严禁触动施工部位,冬季48小时。

7、验收

 碳纤维胶固化变硬(24小时)后,用锤子轻轻击打施工部位,如有空鼓部位,应采用专用注射器灌注碳纤维胶。

四、工具简介

1、基底处理工具:

  磨光机:用于混凝土表面的打磨用;电锤或电镐:用于剔凿混凝土表面松散部位的混凝土残渣;钢丝刷或毛刷:用于清除混凝土表面的不洁污渍;吹风机:用于吹去打磨后表面灰尘。

粘贴碳纤维:

  调料容器:用于调和碳纤维胶用;衡器:用于称量材料各组分的重量;木棒或竹片:用于搅拌混合碳纤维胶用;塑料刮板:用于修补凹凸不平及碳纤维的脱泡和压紧用;滚筒:用于涂刷碳纤维胶用。

检测类工具:

  靠尺:用于检查混凝土表面平整度;塞尺:与靠尺配合使用;温湿度计:用于测量大气温度、湿度用;小锤:用于检查空鼓用;卷尺与钢板尺。

修补类工具

  注胶器:用于向空鼓内注入碳纤维胶;割刀:用于割开空鼓处碳纤维片以便注入碳纤维胶。

劳保类用品

  工作服;工作帽;防护眼镜;防尘口罩;安全帽;胶手套。

注:现实施工过程中,涂刷底层碳纤维胶、修补及多层粘贴并不是等碳纤维胶表面指触干燥后进行下一步工序,本次工程中使用的碳纤维胶配比A :B = 2 :1 ,每次调胶一般1~3公斤,现配现用(半小时内使用完),胶水变稠时即不能使用,量取容器不能混用。


五、现场管理架构

现场施工管理小组由富有加固经验的人员组成,保证本加固工程优质、高效、安全地完成。现场管理架构如下图所示:



六、安全、文明施工

1、遵守中华人民共和国的各项法律法规;遵守地方政府的有关规定;遵守作业区内进出的各项制度;遵守甲方生产现场的各项规章制度。

2、严格遵守安全施工规范,服从现场各有关单位安全监督人员的指令。

3、协调好材料、设备等的堆放,每天施工结束后整理好施工现场,尽可能减少对甲方生产的影响。

4、不乱扔杂物,生活垃圾及建筑垃圾及时清理干净。

5、团结友爱,礼貌待人。

                      上海毅实建筑加固工程有限公司

(重庆工程部)

                              2015年10月17日
